TH环链斗式提升机

首页 > 产品展示 > TH环链斗式提升机

环链斗式提升机概述

TH环链斗式提升机是一种笔直运送的链条式提升机,牵引件为两排优质合金钢晕薹链,进料方法为挖取式,卸料方法为离心重力式。

TH环链斗式提升机

适用于运送群集密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。

环链斗式提升机主要结构

种种型斗式提升机其基本结构都一样,主要由头部装配,中心箱体、尾部装配、运行部分等组成。区别主要就在于运行部分。

头部装配两个运送链轮、主轴、轴承座、电机减速机、出料口等。尾部装配两个改向链轮、自动张紧装置,磨练门等。

TH环链提升机运行部分为两排晕薹链、料斗、链钩组成。链条、链钩材质有20Mn,25MnV,经由经渗碳淬火处置惩罚,具有极高的抗拉强度和耐磨性能。

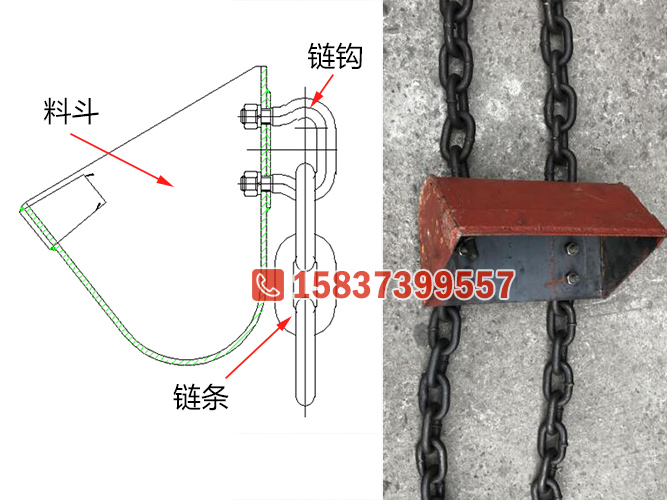

TH环链斗式提升机料斗和链条

环链提升机的料斗有ZH中深斗、SH深斗两种类型,中深斗适用于运送湿的、易结块、较难抛出的物料,如湿砂、型砂、化肥、碱肥、碱粉等。深斗则适用于运送干燥的、松散易于抛出的物料,如水泥、碎石、煤块等。

TH型斗式提升机手艺参数表

型 号  TH160 TH250 TH315 TH400 TH500 TH630 TH800 TH1000 TH1250
料斗型式 zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh
运送能力,m 3 /h 19 30 30 48 35 59 58 94 73 118 114 185 150 240 240 360 360 540
料斗 料斗容量(l) 1.2 1.9 3 4.8 3.75 6 5.9 9.5 9.3 15 14.6 23.6 24 38 38 60 60 95
斗距(mm) 350 450 512 688 936 936 1001
链条 园钢直径 x节(mm) φ12X45 φ18X64 φ22X86 φ24X86  φ24X86 φ28X92
单链条破 断强(KN) ≥170 ≥320 ≥480 ≥560 ≥560 ≥660
料斗运动 速率 (m/s) 1.3 1.2 1.4 1.5 1.6 1.6 1.6
传动链轮转数 (r/min) 62.5 46.8 42.5 37.6 35.8 31.8 30.5 30.5 28
运送物料的 最大块度(mm) 20 25 35 40 50 60 75 85 100
