TH315环链斗式提升机
TH315环链斗式提升机介绍
th315是环链斗式提升机中的一个双排链条型号,料斗宽度315mm,牵引件为晕薹链条。适合运送粉料、小颗粒物料,常用于煤、水泥、碎石、砂子、化肥、粮食等物料,在工业、建材、水泥、耐火质料行业中较为常见。
TH315环链斗式提升机结构

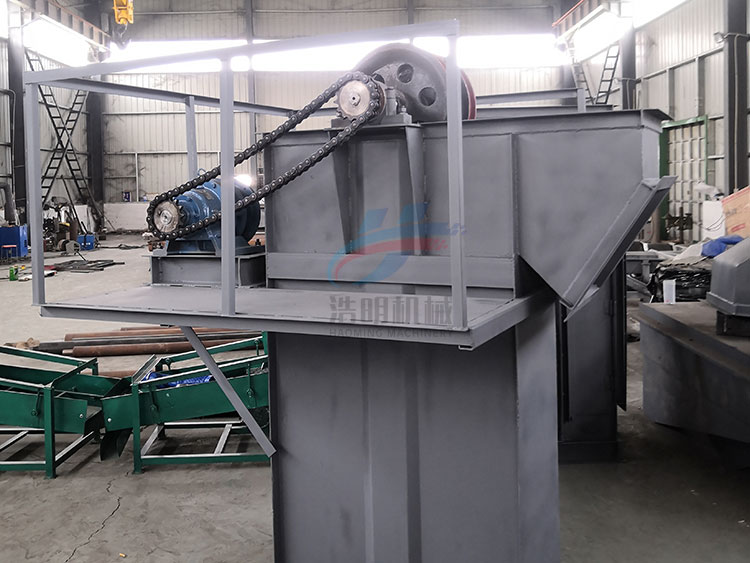

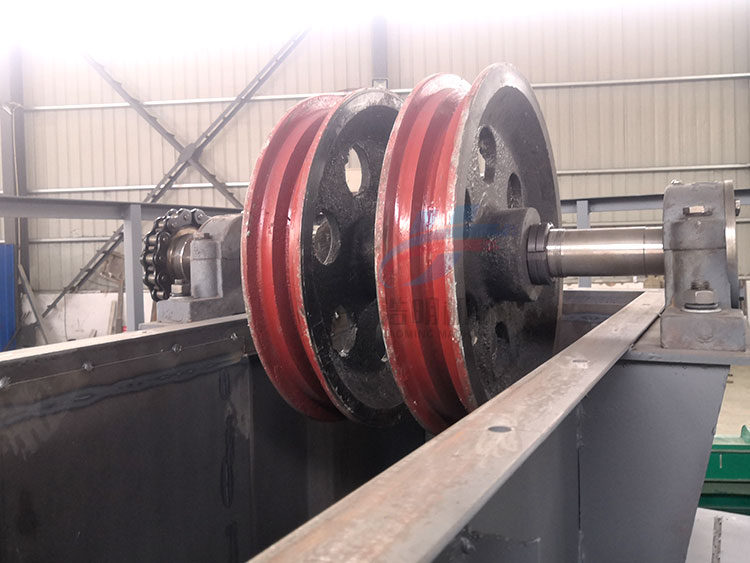

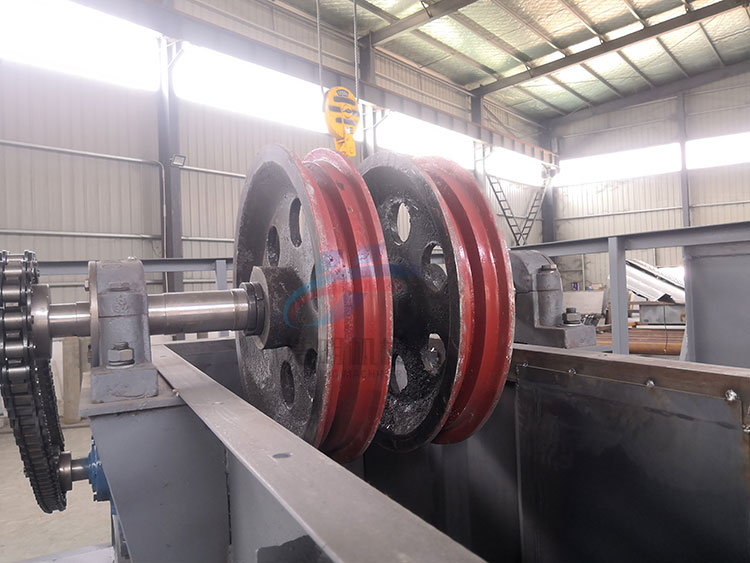

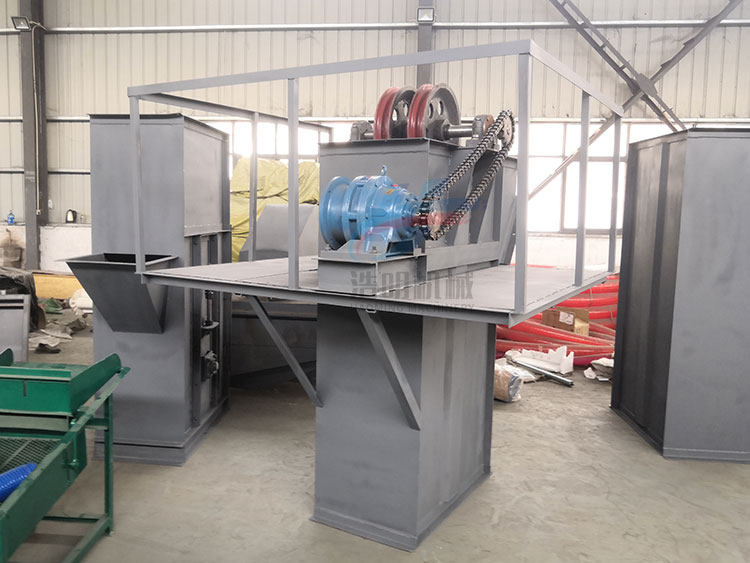

th135是一种环链斗式提升机,链条为晕薹链条,和常见的斗式提升机结构基本类似,主要有头部箱体、中心箱体、尾部箱体、运行部件、驱动装置等部分组成,与皮带式提升机、板链斗式提升机区别在于运行部件的样式,th315斗式提升机牵引件为晕薹链条,型号为18*64,配套圆弧底料斗使用。
TH315斗式提升机手艺参数表
th315斗式提升机的型号体现意义:TH是套上-环链的意思,315指的是料斗宽度,若是高度为15米,那么型号体现为TH315-15。牵引件为18*64*7环链条、链钩、th315料斗组成。
型 号 | TH160 | TH250 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | TH1250 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
料斗型式 | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | |
运送能力,m 3 /h | 19 | 30 | 30 | 48 | 35 | 59 | 58 | 94 | 73 | 118 | 114 | 185 | 150 | 240 | 240 | 360 | 360 | 540 | |
料斗 | 料斗容量(l) | 1.2 | 1.9 | 3 | 4.8 | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 24 | 38 | 38 | 60 | 60 | 95 |
斗距(mm) | 350 | 450 | 512 | 688 | 936 | 936 | 1001 | ||||||||||||
链条 | 园钢直径 x节(mm) | φ12X45 | φ18X64 | φ22X86 | φ24X86 | φ24X86 | φ28X92 | ||||||||||||
单链条破 断强(KN) | ≥170 | ≥320 | ≥480 | ≥560 | ≥560 | ≥660 | |||||||||||||
料斗运动 速率 (m/s) | 1.3 | 1.2 | 1.4 | 1.5 | 1.6 | 1.6 | 1.6 | ||||||||||||
传动链轮转数 (r/min) | 62.5 | 46.8 | 42.5 | 37.6 | 35.8 | 31.8 | 30.5 | 30.5 | 28 | ||||||||||
运送物料的 最大块度(mm) | 20 | 25 | 35 | 40 | 50 | 60 | 75 | 85 | 100 |
