NE板链斗式提升机

首页 > 产品展示 > NE板链斗式提升机

双排板链斗式提升机概述

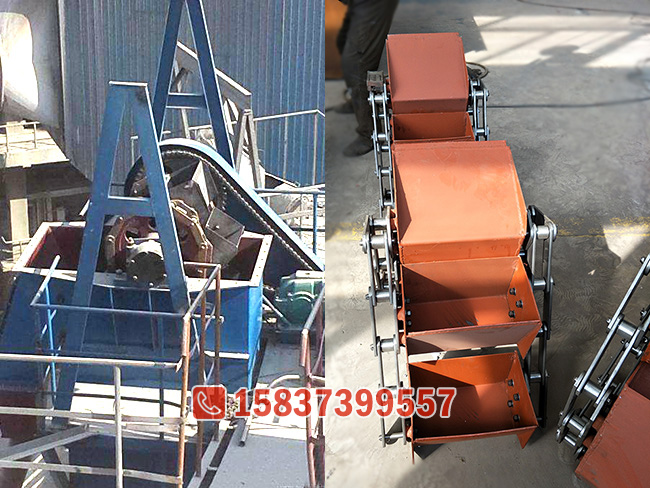

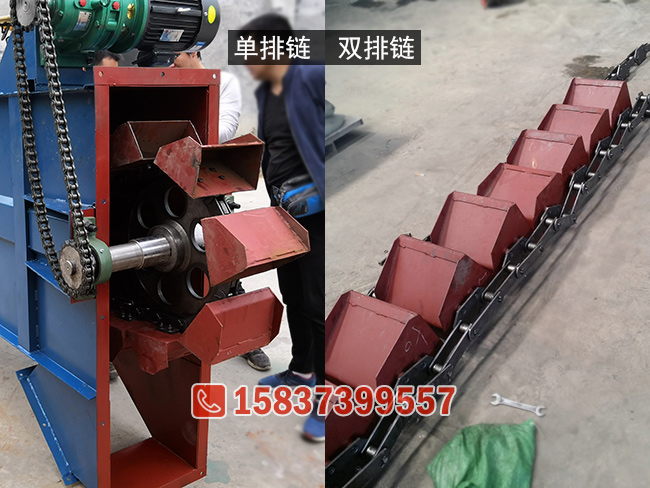

NE系列中NE50及以上型号为双排链样式提升机,即提升机箱体内装置两排链条,链条挂在料斗双方,双排板链斗式提升机提升量大,性能稳固,是众多水泥厂、砂石厂、钢厂等行业的常用提升装备 。

NE50板链斗式提升机是常用的一个双排链提升机型号,提升量60立方/小时 。箱体尺寸约650*1240mm,链条节距152.4mm,料斗间距304.8mm,料斗宽度300mm 。料斗运行速率约0.5m/s 。

双排板链提升机结构:

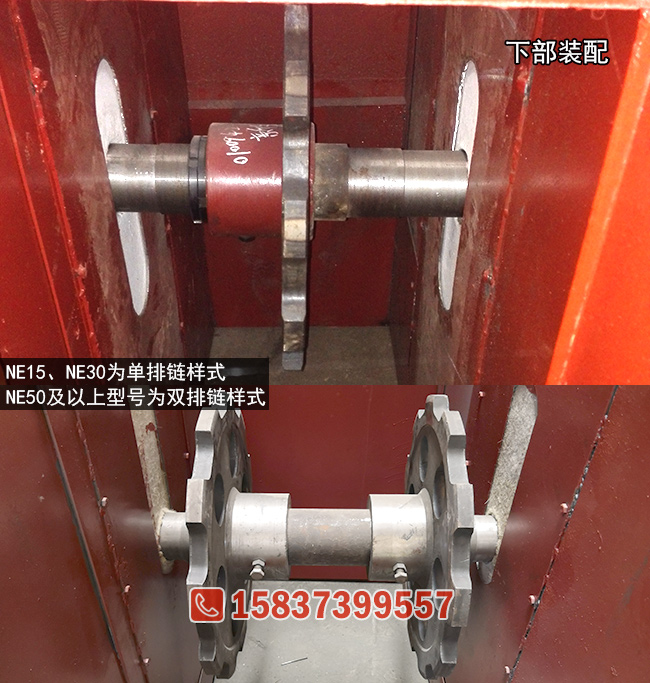

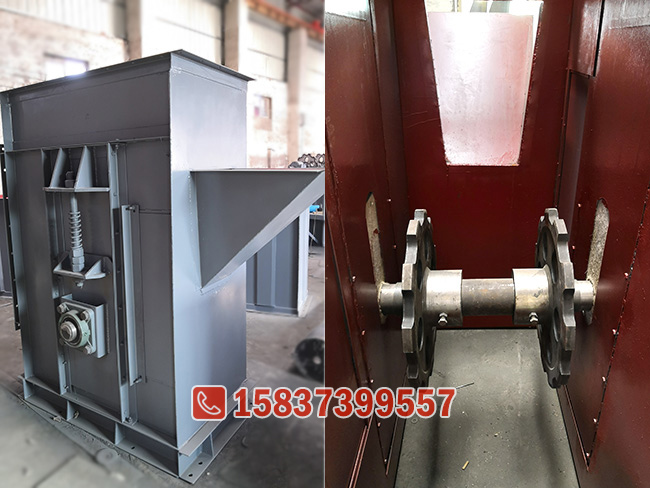

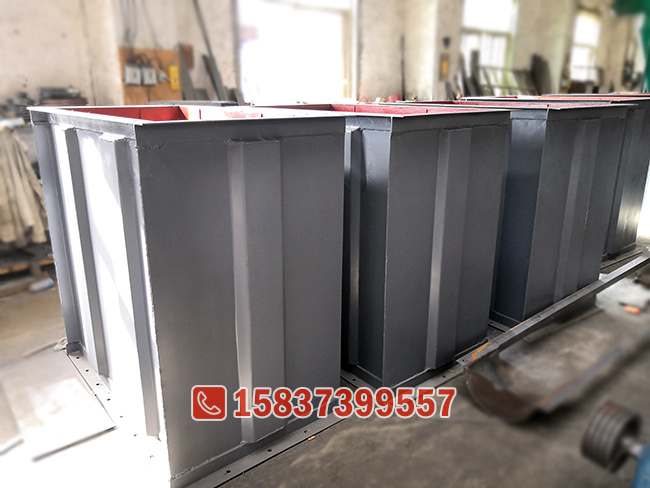

双排板链提升机和通俗斗式提升机结构基本类似,主要由头部箱体、尾部箱体、中心箱体、运行部分等组成,其运行部分为双排板链条和料斗,头部、尾部箱体也各装置两个链轮,下链轮比上链轮少一个齿,直径稍细小一点 。

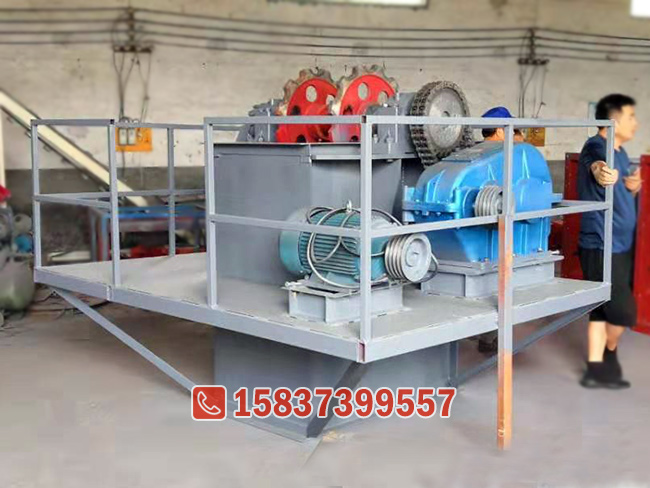

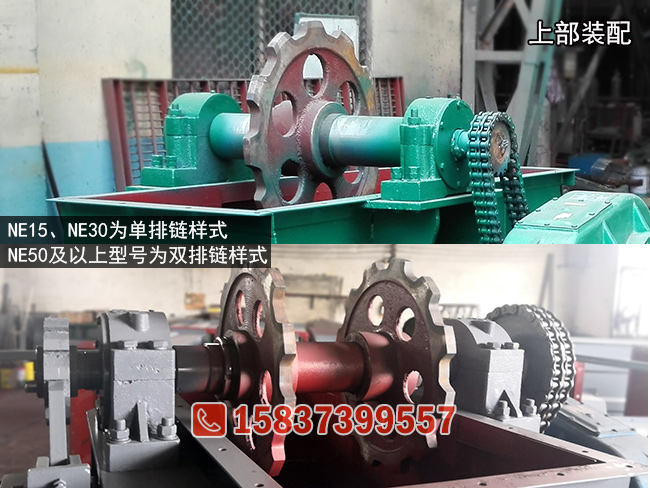

双排板链提升机头部箱体装配两个运送链轮、传动链轮、电机减速机、逆止器、磨练平台等,出料口设置有唇板、视察口 。

NE系列单双排板链斗式提升机手艺参数表

型号 提升能力
(m³/h)
斗速(m/s) 主轴转数(n/min) 料 斗 链条节距
(mm)
运行部件重量(Kg/m) 物料最大块度(mm)
容积
(L)
斗宽
(mm)
斗距
(mm)
允许所占百分比%
10 25 50 75 100
NE15 15 约0.5 16.54 2.5 250 203.2 101.6 27.5 65 50 40 30 25
NE30 30 约0.5 16.54 7.8 300 304.8 152.4 35 90 75 58 47 40
NE50 60 约0.5 16.54 15.7 300 304.8 152.4 64 90 75 58 47 40
NE100 110 约0.5 14.13 35 400 400 200 89 130 105 80 65 55
NE150 170 约0.5 14.13 52.2 600 400 200 112.5 130 105 80 65 55
NE200 210 约0.5 10.9 84.6 600 500 250 134 170 135 100 85 70
NE300 320 约0.5 10.9 127.5 700 500 250 188 170 135 100 85 70
NE400 380 约0.5 8.3 182.5 700 600 300 205 205 165 125 105 90
NE500 470 约0.5 7.1 260.9 700 700 350 223 240 190 145 120 100
NE600 600 约0.5 7.1 330.2 800 700 350 350 240 190 145 120 100
NE800 800 约0.5 6.2 501.8 800 800 400 313 270 220 165 135 110
